管道伸缩器

本中心伸缩器产品有：热力管道伸缩器、套管式管道伸缩器、法兰管道伸缩器等。
一、伸缩器产品详细资料：

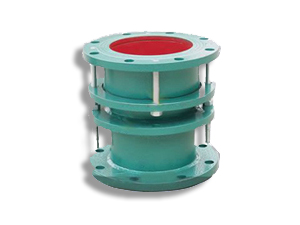

产品名称：CS热力管道伸缩器
该伸缩器的详细资料：管道伸缩器适用范围、管道伸缩器功能介绍、管道伸缩器优点、管道伸缩器特点等如下。

该伸缩器适用范围：CS型热力管道伸缩器产品适用于输送温度不高于450度的蒸汽和热水管线上。
该伸缩器功能介绍：CS型热力管道伸缩器，它是由伸缩套、压盘和伸缩体组合而成。主要用在蒸汽管道上面，补偿蒸汽管道因热胀冷缩产生的位移。
该伸缩器优点：伸缩量大、安装简单方便、维护方便。
该伸缩器特点：耐高压、_。

二、伸缩器采用标准：
法兰连接尺寸：GB/T9113.1-2000; GB/T9115.1-2000; JB78
压力试验：GB/T13927-1992; JB/T9092-1999

三、伸缩器主要技术参数：

公称通径	0.6MPa	1.0MPa	1.6MPa	2.5MPa
公称压力	0.9MPa	1.5MPa	2.4MPa	3.75MPa
试验压力Ps（MPa）	0.66MPa	1.1MPa	1.76MPa	2.75MPa
适用温度	-29～125℃　特殊
适用介质	淡水、海水、污水及轻质油品等

四、伸缩器主要零件的材质：

序号	名称	数量
1	伸缩体	1	0235、不锈钢
2	压盘	1	Q235、不锈钢
3	伸缩套	1	0235、不锈钢
4	密封圈	1	氟橡胶、石墨盘根
5	螺栓	n	Q23_、35、不锈钢
6	螺母	n	Q235、不锈钢
7	外层	1	热力油漆喷涂

五、伸缩器具体参数：

公称通径DN（mm）	_长度L	安装长度L1	_小长度L2	伸缩量
40	130	150	170	40
50	135	155	175	40
65	150	175	200	50
80	170	200	230	60
100	170	205	240	70
125	190	225	260	70
150	210	250	290	80
200	220	260	300	80
250	235	275	315	90
300	235	280	325	90
350	250	295	340	90
400	260	305	350	90
450	260	305	350	90
500	270	315	380	100
600	280	330	380	100
700	300	350	400	100
800	330	380	430	100
900	330	380	430	100
1000	350	400	450	100
1200	350	400	450	110
1400	390	445	500	110
1600	410	465	520	110
1800	430	485	540	110
2000	450	510	570	120
2200	480	545	610	130
2400	500	570	640	140
2600	540	615	690	150
2800	580	660	740	160
